GRUNDFOS MDG.12.3.2 Kompakt Pissu Pompası

Markalar Grundfos
Ürün Kodu: 97901139
Stok Durumu: Stokta var
245.233,16TL
   0 yorum  |  Yorum Yap

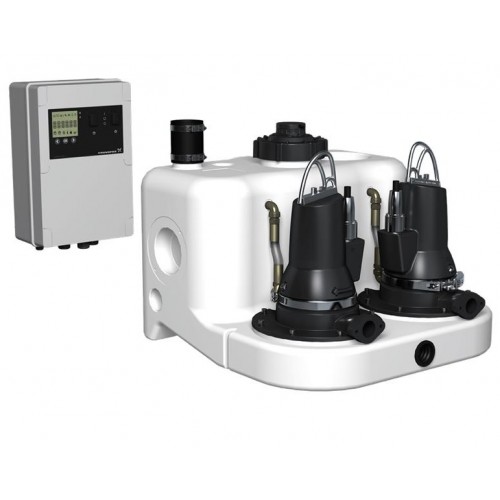

Kuruluma hazır eksiksiz bir ürün olarak temin edilen Multilift, iki öğütücü pompa ile bir toplama tankı üzerine monte edilmiş dalgıç motorlarla birlikte tam entegre bir toplama tankından oluşur. Seviye sensörüne sahip, kablo bağlantıları önceden yapılan bir kontrolör de mevcuttur. (Çek valf ve basma boruları aksesuar olarak temin edilebilir.)

Tam entegre toplama tankı; giriş borusu, basma borusu, hava tahliye borusu ve elle çalıştırılan diyafram pompa (aksesuar) için gerekli tüm ağızlara sahiptir.

Toplama tankında 7 giriş soketi bulunur. Arka giriş DN100, 180 – 315 mm arasındaki tüm giriş boru seviyelerini (merkez) bağlayan patentli bir giriş diski üzerine yerleştirilir. DN100 ve DN50 giriş soketleri her iki yanda bulunur. DN150, DN50 soketleri tank üzerindedir. Multilift korozyona dirençli polietilen toplama tankları, gaz ve kokuya dayanıklıdır ve su geçirmezdir. Hazneli taban tasarımı sayesinde daha az tortulaşma görülür, kalan su miktarı daha azdır.

Vorteks çark, dalgıç motor ve mekanik bir kartuş salmastra arasına yerleştirilen zararsız yağ dolum özellikli öğütücü pompa. Pompanın basma ağızları 1 ¼ inç iç dişliye sahiptir.

Mikro işlemcili LC221 kontrolör, tüm izleme ihtiyaçlarına yönelik olarak ekranla donatılmıştır. Pompa ve sensör, 10 m kablo ve boru uzunluğuyla kontrolöre bağlanır. Güç besleme kablosu, fişle birlikte 1,5 metredir (3 fazlı motorlarda faz invertörü de dahil). Kabin içinde temassız, piezo dirençli basınç sensörü kontrolör tarafından izlenir. Temassız piezo dirençli basınç sensörü kabin içine takılabilir ve ekranda gösterilen milimetre değerine göre kontrolör tarafından izlenir. Atık su içinde hareket eden parça olmadan blokaj engelleyici basınç borusu. Kontrolör, ısıl motor korumasına sahiptir ve pompa çalışmasını izler. Isıl motor koruması, sargılardaki ısıl şalterlerden oluşur.

İşlevleri:

  • Piezo dirençli sensörden gelen sürekli sinyale göre iki öğütücü pompanın açma/kapama, düzenli ve arıza durumunda dönüşümlü çalışması
  • Motor koruyucu devre kesici ve/veya akım ölçümü ile motor koruması, ayrıca ısıl şalterlerin bağlanması.
  • Çalışma süresinin kısıtlanması ve takiben acil durum çalışmasıyla kuru çalışma koruması.
  • Uzun dönem aktif olmadığında pompa için 24 saat otomatik test çalışması
    • Erteleme sürelerinin ayarlanması:
  • durdurma ertelemesi (durdurma seviyesine ulaşma ile pompa durdurulana kadar geçen süre)
  • başlatma ertelemesi (başlatma seviyesine ulaşma ile pompa başlatılana kadar geçen süre)
  • alarm ertelemesi (bir arıza oluşması ile arızanın gösterilmesine kadar geçen süre). Bu işlev, tanka geçici olarak yüksek akış olduğunda kısa süreli yüksek seviye alarmını engeller.
    • Alarm gösterimleri için otomatik akım
    • çalışma göstergeleri:
Çalışma modu (otomatik, elle) Çalışma saatleri impals (başlatma sayısı)
  • en yüksek ölçülen motor akımı
    • Alarm göstergeleri:
  • pompa durumu (çalışıyor, arıza)
  • faz sırası arızası ve eksik faz
  • ısıl şalter arızası
  • yüksek seviye alarmı
  • servis/bakım süreleri (seçilebilir).
    • Otomatik alarm sıfırlaması seçimi.
    • 20 alarma kadar arıza kaydı.
    • Farklı başlatma seviyeleri arasında seçim.
    • Bağlı sensör tipi seçimi.
    • sensör kalibrasyonu (ön ayarlı)
    • 0, 3, 6 ya da 12 aylık periyotlarda bakım seçimi.

LC 221’de standart olarak 4 potansiyelsiz çıkış bulunur ve aşağıdakiler için kullanılır:

  • pompa çalışması – pompa arızası – yüksek su seviyesi alarmı – ortak arıza.
6 dijital giriş aşağıdaki işlevler için kullanılır:
– bir basınç sensör panosunun bağlanması (ön kurulum) – bir analog sensör bağlantısı (4-20 mA ya da 0-5V) – analog sensör yerine dört taneye kadar seviye şalteri ya da basınç şalteri bağlantısı – Multilift dışında kalana bölgede su taşkını tespitinde kullanılmak üzere ayrı bir seviye anahtarının bağlanması. Atık su transfer istasyonları genellikle binanın en alçak noktasındaki bodrum katlarında bulunan bir pompa çukuruna kurulur. Zemin suyu içeri akışı ya da su borularında patlama yaşanırsa, kontrolör tarafından bu durum hakkında alarm verilir. – harici alarm sıfırlaması bağlantısı – motor ısıl şalter bağlantısı
Multilift serisi, EN12050-1 standartlarına göre tasarlanmış olup harici bir kurum olan LGA tarafından onaylanır ve izlenir. Diğer onaylar:  VDE, GHOST, CB ve EMV.

Elektriksel veri:
Giriş gücü - P1:  2 x 1.8 kW
Nominal güç - P2:  2 x 1.2 kW
Ana frekans:  50 Hz
Nominal voltaj:  3 x 400 V
Gerilim toleransı:  +10/-10 %
Şalt sayısı:  60
Nominal akım:  2 X 3,2 A
Cos phi - güç faktörü:  0.81
Nominal hız:  2750 rpm
Tam güçte motor verimi:  73 %
Kutup adedi:  2
Kalkış metodu:  direkt yolverme
Koruma sınıfı (IEC 34-5):  IP68
İzolasyon sınıfı (IEC 85):  F
Kablo fişinin tipi:  CEE 3P+N+E
Şebeke kablo:  1.5 m

Tank:
Tank(lar)ın toplam hacmi:  93 l
180 mm girişi olan toplama tankının toplam fiili hacmi:  23 l
   37 l
315 mm girişte toplam efektif toplama tankı hacmi:  50 l
